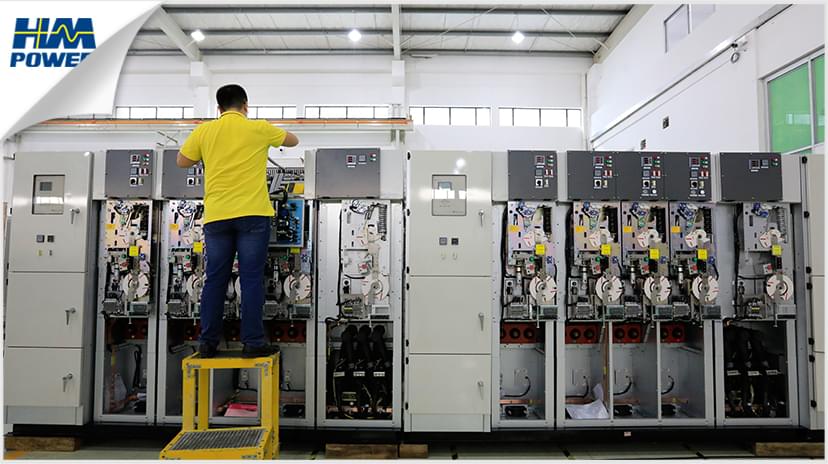

高壓開關柜的操動機構主要有電磁操作、彈簧儲能與永磁操動機構三種。彈簧儲能操動機構應用比較多。電磁操動機構合閘電流大，已較少采用。永磁操動機構合分閘電流小、儲能時間短、機械故障率低，可替代電磁操動機構用于高壓電機等需要頻繁操作的開關柜。永磁操動機構是近年來開發的新產品，隨著其價格逐步降低應用會越來越廣泛。

電磁操動機構是利用電磁鐵通電后的電磁力進行合閘，利用分閘線圈進行分閘。電磁鐵合閘電流一般在150A左右，因此需要的合閘電源容量比較大，電磁操動機構只有直流操作，直流屏蓄電池安時數一般在150AH以上。電磁操動機構體積大，開關柜內應有與其配套的直流接觸器，合分閘電源應采用大容量的熔斷器來保護，所以只能用于固定柜。電磁操動機構可直接用于重合閘，對于電動機等頻繁操作的變配電站選用電磁操動機構比較多，設計時必須設計防跳。在沒有電源時可以利用杠桿與按鈕進行手動合分閘。

彈簧儲能操動機構是利用小型電動機將合分閘時需要的能量儲存在彈簧中，合閘電磁鐵線圈通電后推開頂桿，利用彈簧儲存的能量將斷路器合上，并使跳閘頂桿到位。跳閘時跳閘電磁鐵線圈通電，將跳閘頂桿推開利用彈簧儲存的能量完成跳閘。彈簧儲能操動機構操作電壓有直流220V與110V以及交流220V三種。直流操作應優先選用110V電壓。

彈簧儲能操動機構電動機的功率只有幾百瓦，儲能時需要的電流很小。合分閘線圈電流也很小，一般都在5安以內，而且是短時與瞬時工作。直流操作時直流屏蓄電池容量可選20～38安時，交流操作時需要UPS不間斷電源時，其容量選1～3kVA。電動機一般為小型直流電機，自帶整流橋，所以彈簧儲能機構分直流與交流兩種，設計比較方便。

彈簧儲能操動機構儲能時間為10秒左右，分完閘之后再次合閘前還要儲能。如果儲能電源開關長期處于合閘狀態時，就可以實現自動儲能，當儲能電源開關分完閘后就打到分開位置，分閘后不能自動儲能，就不能再合閘，此時可以不設計防跳回路。當儲完能之后控制開關長期處于合上位置時可以自動儲能，此時就需要設計防跳。有些型號的彈簧儲能操動機構內部有防跳功能，也不需要再設計防跳，選用的彈簧儲能操動機構內部無防跳功能時，就需要設計防跳。為滿足自動重合閘需要，有自動重合閘時，應選用有重合閘功能的彈簧儲能操動機構，設計時應注意。在沒有電源時可以利用拉桿手動儲能進行合閘，也可以進行手動分閘。

永磁操動機構是利用存儲于大容量電容器中的能量給特殊設計的電磁鐵通以脈沖電流進行合分閘，電容器充電電流很小，其輔助電源容量也很小，一般不到1A，合分閘電流一般只有幾十毫安，所以直流屏蓄電池安時數一般選10～20AH就可以了。

由于防跳繼電器電流線圈啟動電流最小為0.5～5A，永磁操動機構分閘電流只有幾十毫安，無法起動防跳繼電器， 設計必須注明要求永磁操作機構帶防跳功能。

永磁操動機構機構沒有人工手動合分閘功能，為了保證在操作電源消失后仍能進行分閘，永磁操動機構機構留有緊急分閘端子，外加瞬時動作閉合信號于端子上就可以進行緊急分閘，此信號瞬時電流為40A，目前可以采用小型低壓斷路器，但合上后應馬上分開。
