小電流接地保護問題一直被業界認為是世界級的技術難題，日本及歐洲各國都已解決了小電流接地保護問題，之所以在中國依舊認為是個難題，根本原因還是這個問題長期以來沒有得到足夠的重視，而解決問題需要一個過程。

目前小電流接地檢測有其特殊的難點：

1）  接地電流小。不接地系統接地電流小于10A；諧振接地系統殘流小于10A；

2）消弧線圈使故障線路零序電流小于非故障線路，且方向相同；

3）約15%故障電弧不穩定；

4） 接地電流嚴重畸變；

5）常規工頻量方法失效；

6）1k歐姆以上高阻故障接地電流只有幾安倍；

7）導線墜地故障電流往往不到1A;

8）故障量微弱，檢測困難。

近日，赫茲曼電力的小電流接地選線裝置為國網遼寧朝陽供電有限公司的66千伏西郊變10kV線路判斷出故障的線路，先后5次均達到成功，其準確率達到100%.

那么，赫茲曼電力的小電流接地選線裝置擁有這樣高的準確率究竟是采用什么原理呢？

其實赫茲曼電力小電流接地選線裝置原理如下：裝置采用“相不對稱”檢測原理接地故障檢測技術，在接地故障瞬間，電網結構發生突變，相應三相電流向量也發生突變。“相不對稱”檢測技術就是基于接地故障發生時的電流特征的檢測，根據算法計算出三相電流的“不對稱度”Ja、Jb、Jc，如果Max（Ja，Jb，Jc）>K(K根據不同10kV電網中性點接地方式有所差異)，則判斷三相電流不對稱，判別故障線路及故障相。

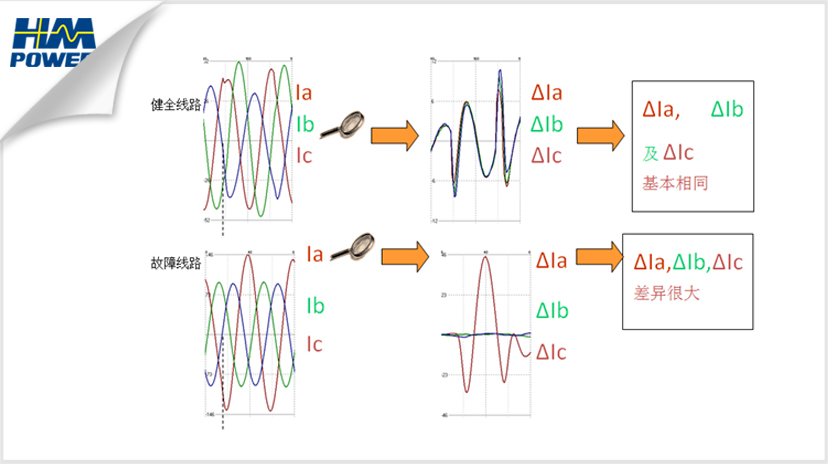

單相接地故障發生時健全線路的三相突變電流波形近似，故障線路三相突變電流差異很大。

通過在配電線路上合理布置“相不對稱”原理單相接地故障檢測裝置，在發生單相接地故障后，將單相接地故障檢測信息上傳主站，即可實現單相接地故障定位。參見圖3-1：接地故障時的電流。
