簡介

小型環網柜適用于電網工程、國防軍工、交通運輸、公共事業、工礦企業、醫院學校等多個領域。

在10kV系統中，可作為配電自動化和智慧配電房主要設備，可對線路進行控制、保護、監測。

主要技術參數

額定電壓：12kV

額定電流：630A

工頻耐壓：42/48kV

雷電沖擊電壓：75/95kV

額定短路開斷電流：20kA/25kA

額定短路持續時間：4s

防護等級：外箱IP33，斷路器柜IP4X

外形尺寸

三回路 W-D-H：1400-1000-1800

四回路 W-D-H：1850-1000-1800

五回路 W-D-H：2200-1000-1800

六回路 W-D-H：2550-1000-1800

適用標準

GB 3906《3.6kV~40.5kV交流金屬封閉開關設備和控制設備》

GB/T 11022《高壓開關設備和控制設備標準的共用技術要求》

GB 1984《高壓交流斷路器》

GB 1985《高壓交流隔離開關和接地開關》

DL/T 404《3.6kV~40.5kV交流金屬封閉開關設備和控制設備》

DL/T 593《高壓開關設備和控制設備標準的共用技術要求》

IEC 62271-200《1kV~52kV交流金屬封閉開關設備和控制設備》

IEC 62271-1《高壓開關設備和控制器.第1部分通用規范》

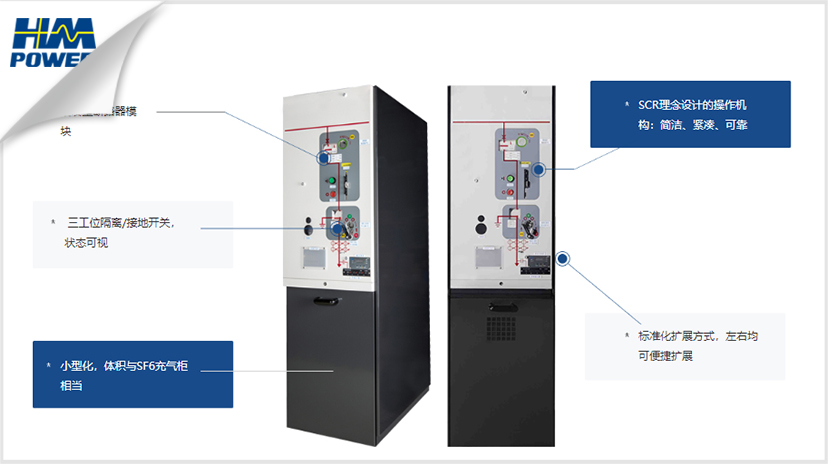

小型環網柜技術特點：

● 采用真空滅弧，免維護固定式結構，屬于常壓密封空氣絕緣，40年設計壽命，滿足國家能源局“配電網建設改造行動計劃”全壽命周期管理“使用壽命四十年”的要求。

● 擁有全范圍斷路器功能的緊湊小型化景觀式開閉所，使用占地少，節省珍貴用地，有極大的經濟效益和社會效益。

● 不采用SF6溫室氣體和熔斷器保護，運行無能耗，是節能減排的低碳產品，符合社會綠色環保發展要求。

● 配置饋線自動化智能組件，可實現故障就地隔離，快速恢復供電，大幅提高供電可靠性，符合配電網自動化和智能電網的發展要求。

● 廣泛用于電廠、電網、石化、冶金、工礦企業、城市基礎設施，可適用于變壓器、馬達、發電機和電容器組等。
